J.3 — Requisitos de resistencia contra incendios en las edificaciones

J.3.3.1.1 — Categoría I

Esta categoría comprende las edificaciones con mayor riesgo de pérdidas de vidas humanas o con alta amenaza de combustión. En ellas se incluyen:

• (a) Grupos de Ocupación (A-1), (F-1), (I-2), (I-4), (P).
• (b) Bodegas, depósitos e industrias de cualquier magnitud que manejen madera, pinturas, plásticos, algodón, combustible o explosivos de cualquier tipo.
• (c) Edificios de más de 10 pisos que no cumplan con los requisitos del numeral J.3.3.1.2, literal (a).

J.3.3.1.2 — Categoría II

Esta categoría comprende edificaciones de riesgo intermedio, tales como:

• (a) Edificios para cualquier ocupación, de más de 10 pisos, que dispongan de sistemas de alarma contra incendio, visuales y sonoros e independientes entre sí, que sean probados por lo menos cada 60 días y cuenten con rociadores de agua automáticos a satisfacción de la autoridad competente.
• (b) Grupos de Ocupación (I-1), (I-3), (I-5), (C-1), (C-2), (E), (L), (M), (R-2) y (R-3). Entre otros ancianatos, bares, restaurantes, cárceles, oficinas, centros comerciales, guarderías, colegios, universidades, hoteles, museos, teatros, salas de cine y salones de reunión.

J.3.3.1.3 — Categoría III

Esta categoría comprende las edificaciones con baja capacidad de combustión. Incluye:

• (a) Grupos de Ocupación (R-1), edificaciones para viviendas con 10 pisos o menos.
• (b) Grupos de Ocupación (A-2), (F-2) y en general bodegas y edificios industriales no comprendidos en el numeral J.3.3.1.1, literal (b).

J.3.3.3.1

Edificaciones clasificadas en el grupo de ocupación C (Comercial), de acuerdo con J.1.1.2, que no tengan más de dos (2) pisos y cuya área construida no exceda 500 m² por piso.

J.3.3.3.2

Edificaciones clasificadas en el subgrupo de ocupación I-3 (Educación), que tengan un solo piso y cuya área construida no exceda 1 200 m².

J.3.3.3.3

Edificaciones clasificadas en los subgrupos de ocupación R-1 y R-2 (Residencial), que no tengan más de tres (3) pisos, independientemente de la magnitud del área construida.

J.3.3.3.4

Edificaciones clasificadas en el grupo de ocupación E (Especial), que no tengan más de dos (2) pisos

J.3.3.3.5

Edificios para estacionamiento que no tengan cerramiento en por lo menos el 40 % de:

• a) Dos (2) de sus fachadas, para edificios con menos de 3 000 m² de área construida.
• b) Tres (3) de sus fachadas para edificios con área construida entre 3 000 m² y 3 750 m².

J.3.3.3.6

Edificaciones clasificadas en el grupo de ocupación F (Fabril e industrial), que no contengan materiales explosivos o inflamables, que no tengan más de dos (2) pisos y cuya área construida no exceda 1 000 m² por piso.

J.3.3.3.7

Edificaciones clasificadas en el grupo de ocupación F (Fabril e industrial), que tengan un solo piso y con espacios vacíos de más de 10 metros a todo su alrededor, independientemente de la magnitud del área construida.

J.3.3.3.8

Edificaciones con estructuras de material incombustible y que tienen una densidad de carga combustible de 250 MJ/m² o menos, independientemente de su uso y altura.

J.3.3.3.9

Edificaciones clasificadas en el grupo de ocupación T (Temporal y misceláneo), cuando su uso sea estrictamente temporal.

J.3.3.3.10

Las áreas máximas construidas para clasificar las edificaciones que no requieren cuantificación de la resistencia contra el fuego según los numerales J.3.3.3.1 a J.3.3.3.6, podrán aumentarse para edificios adyacentes a calles o espacios libres de más de 6.0 m de ancho, en los porcentajes del área construida presentados en la tabla J.3.3-3 por cada metro en exceso de 6. La consideración de espacios libres no incluye lotes vacantes que puedan alojar construcciones futuras.

J.3.3.3.11

Los recintos de edificios con aberturas en por lo menos dos de sus muros, que representen más del 50% del área total de dichos muros no requieren protección especial contra el fuego.

J.3.3.3.12

Las estructuras de cubierta de material incombustible que estén a una altura sobre el piso de 7.5m o más.

J.3.3.3.13

Cuando se trate de edificios de uso mixto, se debe considerar siempre la altura total del edificio analizado y no solamente la altura destinada a un uso particular.

• (a) Cuando un edificio sea de uso mixto, pero los sectores de distinto uso estén separados en planta, se aplicarán las respectivas tablas por separado para cada uno de dichos sectores y por lo tanto podrá tener distintos estándares en cada sector.
• (b) Cuando el edificio esté destinado a distintos usos y según la aplicación de cada uno por separado resulten estándares diferentes y no haya separación en planta para los sectores de distintos usos, se deberá satisfacer siempre el estándar más exigente.

J.3.4.1.1

Alternativamente, el potencial combustible se podrá expresar en términos de masa equivalente de la madera por unidad de área de piso. La conversión se hará con base en que 1 kg de madera tiene un poder calorífico de 18 MJ.

J.3.4.3.1

En caso necesario, para garantizar la resistencia requerida al fuego, podrán utilizarse recubrimientos resistentes adicionales, avalados por entidades de reconocida autoridad y aprobados por la Comisión Asesora Permanente para el Régimen de Construcciones Sismo Resistentes.

J.3.4.3.2

Si a un mismo elemento le correspondieren dos o más resistencias al fuego, por cumplir diversas funciones a la vez, deberá siempre satisfacerse la mayor de las exigencias.

J.3.4.3.3

Las resistencias al fuego que se indican para los muros de cerramiento de ascensores en la tabla J.3.4-3 son obligatorios sólo si el ascensor circula por el interior de una caja cerrada por sus cuatro costados. Las puertas de acceso al ascensor estarán exentas de exigencia al fuego, pero serán de materiales no combustibles, tal como se definen en J.3.2.

J.3.4.3.4

Las resistencias al fuego que se indican para elementos portantes verticales, horizontales o de escaleras en la tabla J.3.4-3, no deben exigirse para aquellos elementos estructurales verticales, horizontales o de escaleras que, por su ubicación en el edificio, queden protegidos de la acción del fuego por otro elemento, que se interponga entre ellos y el fuego. En este caso el elemento interpuesto como pantalla deberá tener, por lo menos, la resistencia al fuego exigida en la tabla J.3.4-3 para el elemento protegido, con excepción de los ingresos a las escaleras exteriores, en las cuales no se exige interponer elemento alguno entre la escalera y el edificio.

J.3.4.3.5

Las resistencias al fuego que se indican para los muros no portantes y divisiones en la tabla J.3.4-3, deben exigirse sólo cuando dichos elementos separan de piso a techo, recintos contiguos, dentro de una unidad y no contienen puertas o divisiones de vidrio.

J.3.4.3.6

Para muros perimetrales se exigirá el cumplimiento de la resistencia al fuego que corresponda, según la tabla J.3.4-3, ya se trate de elementos portantes o no, cualquiera que sea el destino de la edificación. Las divisiones de vidrio, los antepechos y dinteles no estructurales, estarán exentos de exigencias de resistencia al fuego.

J.3.4.3.7

Los elementos portantes con 20° o más grados de inclinación respecto de la vertical, serán considerados como elementos portantes horizontales para establecer su resistencia al fuego.

J.3.4.3.8

Las escaleras que comunican solamente dos pisos dentro de una misma unidad estarán exentas de exigencias de resistencia al fuego.

J.3.5.2.1

Las columnas de concreto que requieran resistencias al fuego iguales o superiores a una (1) hora deben tener dimensiones que cumplan con los mínimos establecidos en la tabla J.3.5-1

Notas:

• 1. Las dimensiones en estas columnas de la tabla se podrán reducir a 200 mm para columnas rectangulares de concreto que tengan dos lados paralelos de al menos 950 mm de longitud cada uno.
• 2. Las dimensiones en esta columna de la tabla se podrán reducir a 250 mm para columnas rectangulares de concreto que tengan dos lados paralelos al menos de 950 mm de longitud cada uno.

J.3.5.2.2

Los muros y las losas, incluyendo las de cubierta, de concreto que requieran resistencias al fuego igual o superior a una (1) hora deben tener espesores que cumplan con los mínimos establecidos en la tabla J.3.5-2

Nota: Para muros o losas aligerados con perforaciones de sección transversal constante en toda su longitud, el espesor se calcula dividiendo el área neta de la sección transversal del panel (área de la sección transversal menos el área de las perforaciones) entre su ancho.

J.3.5.2.3

Los elementos de concreto deben tener recubrimientos con espesores mínimos iguales o mayores que los que se especifican en las tablas J.3.5-3, J.3.5-4, J.3.5-5 y J.3.5-6, pero nunca menores que los especificados en el Título C.

Nota: 1- Los espesores mínimos de recubrimientos para anchos intermedios de vigas, pueden determinarse por interpolación.

Nota: 1- Los espesores mínimos de recubrimientos para anchos intermedios de vigas, pueden determinarse por interpolación.

J.3.5.3.1

El espesor mínimo equivalente se calcula con base en la ecuación J.3.5-1.

Donde:

J.3.5.3.2

El volumen de sólidos puede calcularse midiendo el volumen de agua desplazado por la unidad de mampostería al sumergirse en un tanque de agua. Antes de la prueba, la unidad de mampostería se sumerge en agua por lo menos por 24 horas, se seca por un minuto sobre una rejilla y luego el agua superficial se remueve con un trapo húmedo. A los dos minutos la unidad se sumerge en el tanque y se mide cuidadosamente el volumen de agua desplazado, que representa el volumen de sólidos en la unidad.

J.3.5.4.1

Los productos adheridos para la protección contra el fuego de elementos de acero estructural deben aplicarse de acuerdo con las indicaciones del fabricante y estar avalados por instituciones reconocidas internacionalmente para tal efecto.

J.3.5.4.2

La resistencia contra el fuego de elementos de acero estructural también puede proveerse con recubrimiento de concreto vaciado en el sitio o con placas prefabricadas de concreto y puede calcularse mediante la ecuación J.3.5-2.

Donde:

J.3.5.4.3

La resistencia al fuego, en minutos, R0, cuando el acero se protege con concreto que no tiene contenido de humedad se calcula mediante la ecuación J.3.5-3.

Donde:

J.3.5.4.4

Cuando no se posean las propiedades térmicas del hormigón concreto que se usará en la obra, pueden usarse los valores especificados en la tabla J.3.5-9.

J.3.5.4.5

Cuando se utilizan elementos de acero estructural con secciones huecas rellenas de concreto, su capacidad estructural debe diseñarse de manera que la relación entre la carga aplicada a compresión y la resistencia a la compresión del elemento no exceda los valores especificados en la tabla J.3.5-10.

J.3.5.4.6

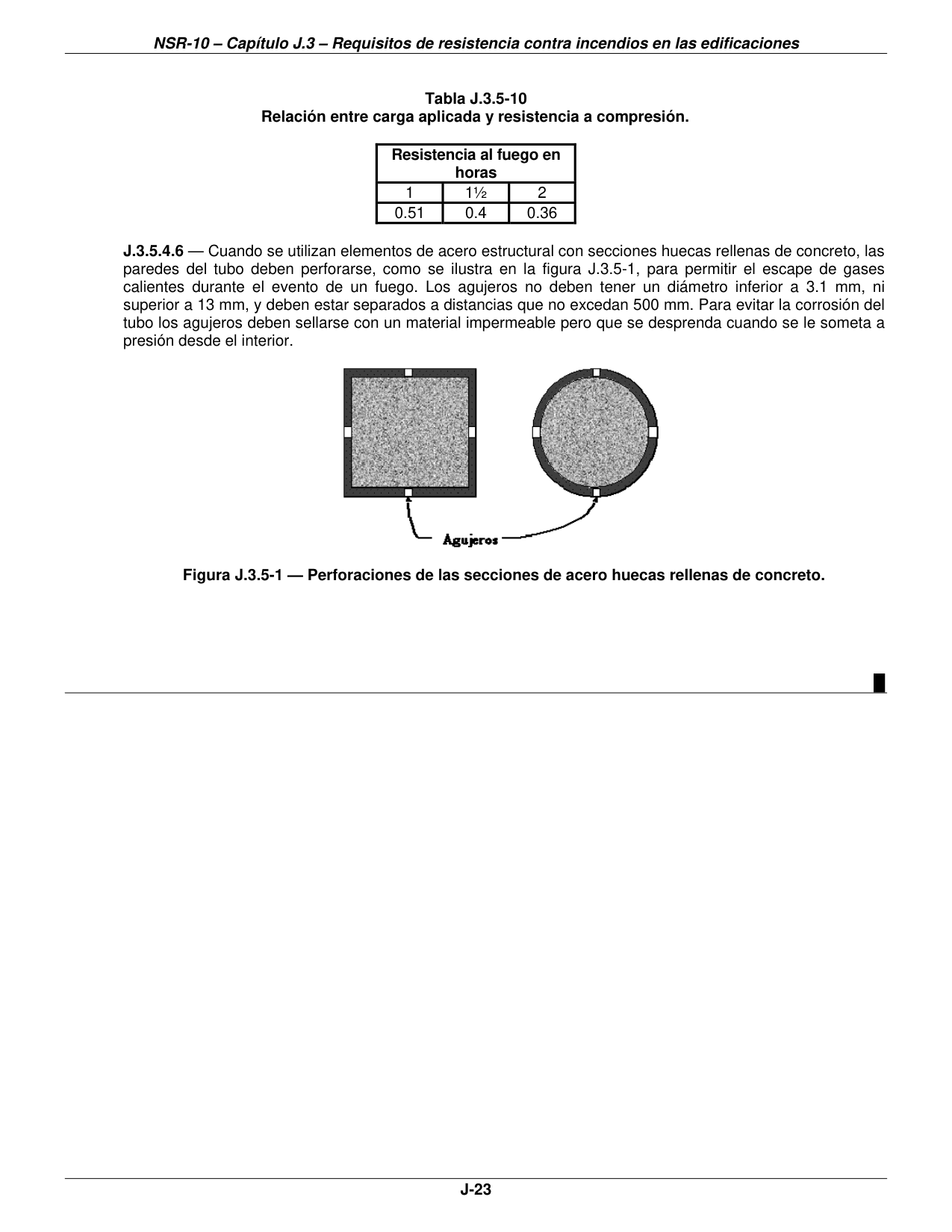

Cuando se utilizan elementos de acero estructural con secciones huecas rellenas de concreto, las paredes del tubo deben perforarse, como se ilustra en la figura J.3.5-1, para permitir el escape de gases calientes durante el evento de un fuego. Los agujeros no deben tener un diámetro inferior a 3.1 mm, ni superior a 13 mm, y deben estar separados a distancias que no excedan 500 mm. Para evitar la corrosión del tubo los agujeros deben sellarse con un material impermeable pero que se desprenda cuando se le someta a presión desde el interior.
