G.10 — Aserrado

Requisitos de aserrado, largos y escuadrías con sus tolerancias, secciones preferenciales (bloque o mesa, viga, planchón, cerco, repisa, cuartón y listón, Figura G.10.1-1) y normas NTC de terminología, defectos, cubicación y clasificación de la madera aserrada.

G.10.1 — Aserrado de madera para construcción

G.10.1.1 — Generalidades

El aserrado de madera para construcción deberá hacerse preferencialmente con sierras de cinta sin fin o sierras circulares que aseguren una escuadría regular a lo largo del bloque o pieza aserrada obtenida.

(a) En maderas difíciles de aserrar con sistemas tradicionales se podrán dar mejores resultados si se introducen variables en la velocidad de las sierras o en la inclinación de los dientes y ángulos de corte.
(b) La madera deberá aserrarse en corte radial, cuando se quieran piezas de uso estructural exigentes en estabilidad dimensional.
(c) Los aserraderos deberán producir la madera aserrada en largos que correspondan a la dimensión real comercializada más 1% de la longitud. De la misma manera la escuadría o sección transversal de los bloques y vigas deberá corresponder en la práctica a la dimensión comercial más una tolerancia de 0.5 cm en cada uno de los lados de la escuadría. Para secciones inferiores la medida real deberá coincidir con la medida nominal. Para controlar distorsiones de concentración de esfuerzos se debe producir el aserrado alternando los cortes entre ambos lados del tronco, lo que permite liberar progresivamente las tensiones.
(d) Los aserraderos deberán producir la madera aserrada en largos que correspondan a la dimensión real comercializada. De la misma manera la escuadría o sección transversal deberá corresponder en la práctica a la dimensión comercial. Para madera de aserrío (bloques o tablones) la dimensión comercial deberá corresponder a la dimensión real.
(e) Las dimensiones de la madera aserrada deberán darse en el sistema métrico decimal, en metros para la longitud y centímetros para la sección transversal.

G.10.1.2 — Secciones preferenciales

Para normalizar la producción de piezas aserradas destinadas a la construcción, la escuadría inicial de las piezas o bloques grandes deberá ser tal que permita la posterior producción de secciones preferenciales con usos más frecuentes en la construcción.

(a) Se deberá tener en cuenta que durante el reaserrado y producción definitiva de secciones reales habrá pérdidas por corte, cepillado y por contracciones debidas al secado de la pieza de madera.
(b) La figura G.10.1-1 muestra las posibles combinaciones de escuadrías a partir de una base que es la de la mayor dimensión práctica con calidad exigida para madera estructural.
(c) Con el objeto de lograr mayor eficiencia y economía en la estructura es recomendable que el diseñador se limite en lo posible al uso de secciones preferenciales recomendadas en la figura 10.1.2 – 1.para lograr mayor eficiencia y economía en el proceso constructivo. Estas secciones son dimensiones reales finales luego de descontar pérdidas por cortes, cepillado y contracciones por secamiento.
(d) La figura G.10.1-1 contiene las dimensiones de las secciones preferenciales y la denominación de cada una de ellas.
(e) La madera aserrada deberá comercializarse por volumen, siendo el metro cúbico la unidad comercial.

G.10.1.3 — Normas de referencia

Para efectos de terminología aplicable a madera aserrada se deberá aplicar la norma NTC 172.

(a) En lo relacionado con definiciones de defectos, se tendrán en cuenta las especificadas en la referencia RG 2 y en la norma NTC 824.
(b) La medición de defectos de maderas aserradas se hará de acuerdo con lo especificado en la norma NTC 825 o al Manual de Clasificación Visual para Madera Estructural de la Junta del Acuerdo de Cartagena.
(c) La madera rolliza deberá cumplir los requisitos establecidos en la norma NTC 1557, para poder convertirse en madera aserrada.
(d) La medición y cubicación de madera rolliza, aserrada y labrada deberá hacerse según lo especificado en la norma NTC 273.
(e) La clasificación de madera aserrada para la construcción, sus dimensiones y defectos admisibles se harán de acuerdo con lo estipulado en la norma NTC 1646.
(f) Los bloques y las vigas deben ser suministrados con tolerancias adicionales de 0.5 cm en cada lado.

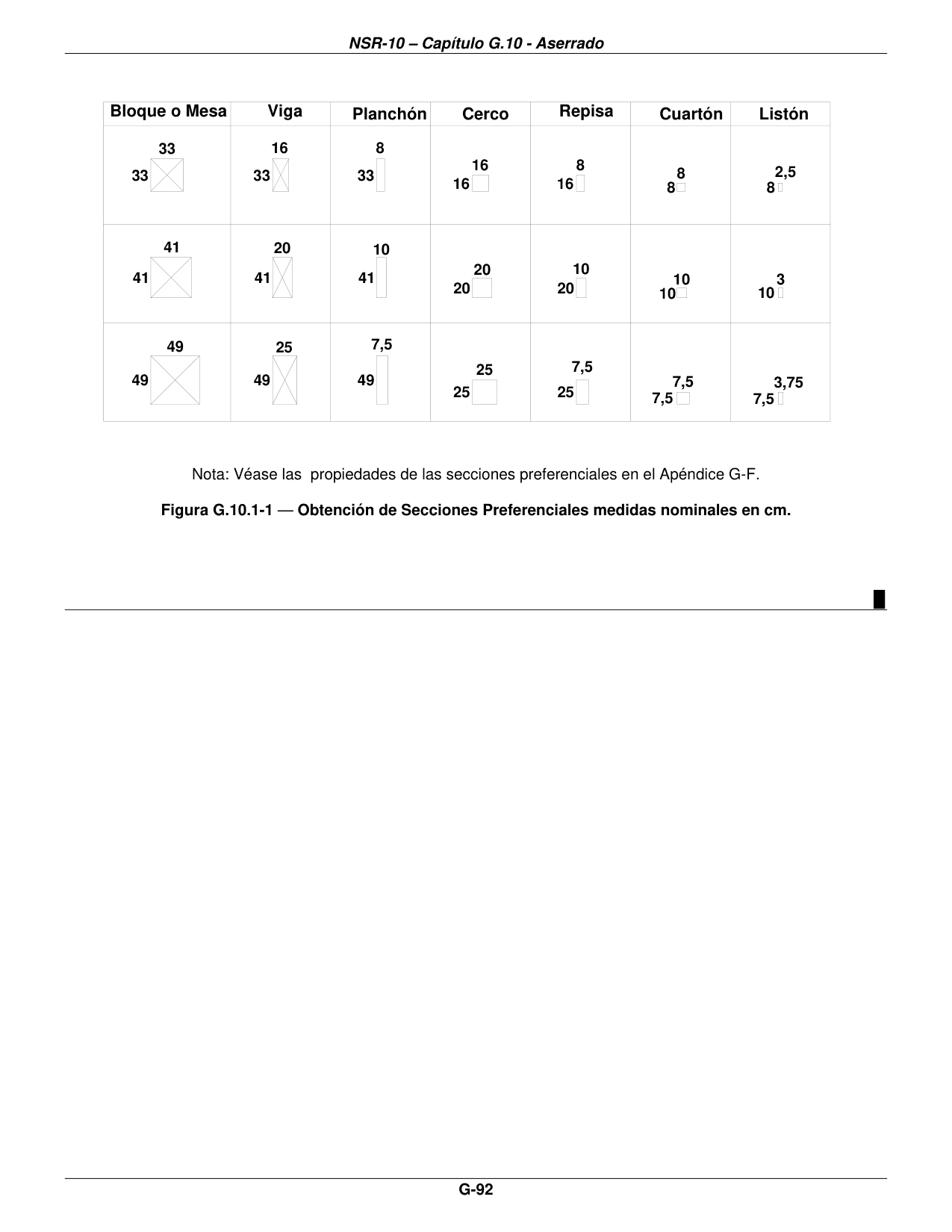

Figura G.10.1-1 — Obtención de Secciones Preferenciales medidas nominales en cm. — página original del PDF — Figura G.10.1-1 — Obtención de Secciones Preferenciales medidas nominales en cm.

Bloque o Mesa	Viga	Planchón	Cerco	Repisa	Cuartón	Listón
33 x 33	16 x 33	8 x 33	16 x 16	8 x 16	8 x 8	2,5 x 8
41 x 41	20 x 41	10 x 41	20 x 20	10 x 20	10 x 10	3 x 10
49 x 49	25 x 49	7,5 x 49	25 x 25	7,5 x 25	7,5 x 7,5	3,75 x 7,5
